?產(chǎn)品特點?

施工安全性高：閃點大于220℃，確保施工安全。

耐老化性能強：薄膜烘箱試驗前后黏度比≤1.65%，薄膜烘箱試驗前后質(zhì)量變化≤1.05% ，優(yōu)于規(guī)范要求。

再 生 效 果 好：老化瀝青的針入度和軟化點恢復至新瀝青水平的同時，老化瀝青15℃延度可恢復至80cm以上；5℃延度可恢復至30cm以上，瀝青延展性恢復效果明顯。

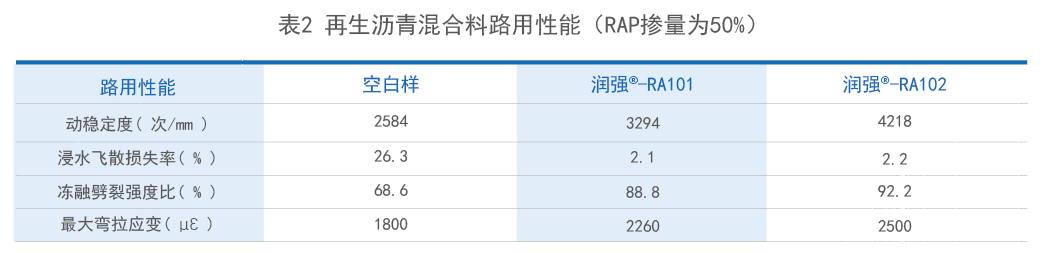

顯著提升再生混合料路用性能：潤強?-RA瀝青高效再生劑可提高其動穩(wěn)定度20%以上；同時凍融劈裂強度比>90%，低溫彎曲應變>2800με，有效地解決了傳統(tǒng)再生劑抗水損壞、抗車轍性能差的缺陷。

實現(xiàn)舊料的大比例再生利用：對于廠拌熱再生，可使舊料的摻量從一般的20%提升至50%及以上；對于就地熱再生工程，應用于高速公路的上面層，實現(xiàn)舊料的高效再生。

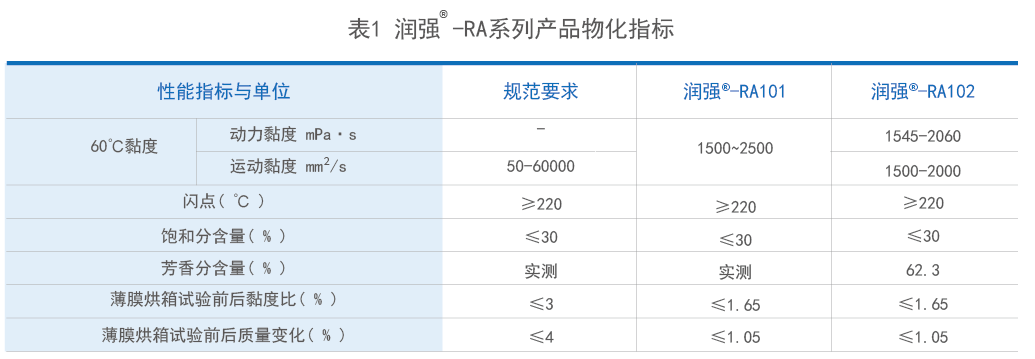

技術數(shù)據(jù)

以下數(shù)據(jù)為該產(chǎn)品的典型特性，具體視客戶材料可能略有不同。

使用方法及注意事項

摻 量：RA101和RA102建議摻量為舊瀝青質(zhì)量的4%～12％，具體摻量應根據(jù)瀝青老化程度通過試驗確定。

使用方法：為提高再生劑的分散和滲透效果，再生劑使用時宜加熱到一定溫度（RA101加熱至70～80℃，RA102加熱至120～135℃），就地熱再生施工時，可適當提高溫度（約20℃）以確保再生劑均勻地噴灑于RAP上。廠拌熱再生時先將舊料加熱至設定溫度，然后在舊料出料口位置將再生劑均勻噴灑在加熱后的舊料上，并將舊料與新料及新瀝青在拌缸內(nèi)拌和均勻。

注意事項：再生劑可與抗剝落劑或其它瀝青添加劑共同使用，但建議先進行試驗研究。

包裝與貯存

包        裝：采用桶裝，每桶25kg，也可根據(jù)用戶需要進行調(diào)整，裝卸、運輸十分便利。

儲        存：應密封儲藏在干燥、陰涼通風的地方，防止日曬、雨淋，保質(zhì)期6個月。

保   質(zhì)  期:  產(chǎn)品保質(zhì)期為2年。
